整機尺寸約 W1400xD1100xH1900mm

內箱尺寸 W600XD600xH600mm
內箱不銹鋼 不銹鋼

外箱材質 不銹鋼
噴水環直徑 600mm

水管直徑 16mm
噴孔直徑 4mm

孔徑間距 50mm
控制器 彩屏觸摸可編程

照明燈 觀察箱內試樣狀況
觀察窗 透明玻璃門

觀察窗 配有雨刮灰裝置
轉盤 直徑30mm

轉盤轉速 無級可調
噴水孔 12個

引線孔 φ50 mm
擺管擺幅 ±45度、±60度、±90度、±180度（理論數值）
噴水水壓 50～100kpa 防水等級 Level 3-- Level 4
Level 3-各垂直面60°范圍內淋水，無有害影 Level 4: 向外殼各方向?yàn)R水無有害影響
電壓 220V 2KW 常壓，空載、無負荷條件下

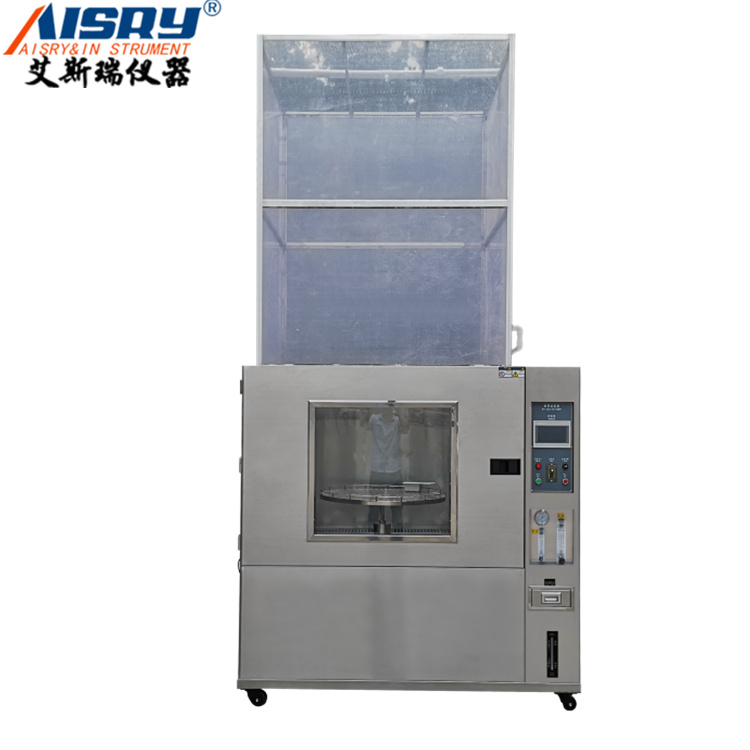

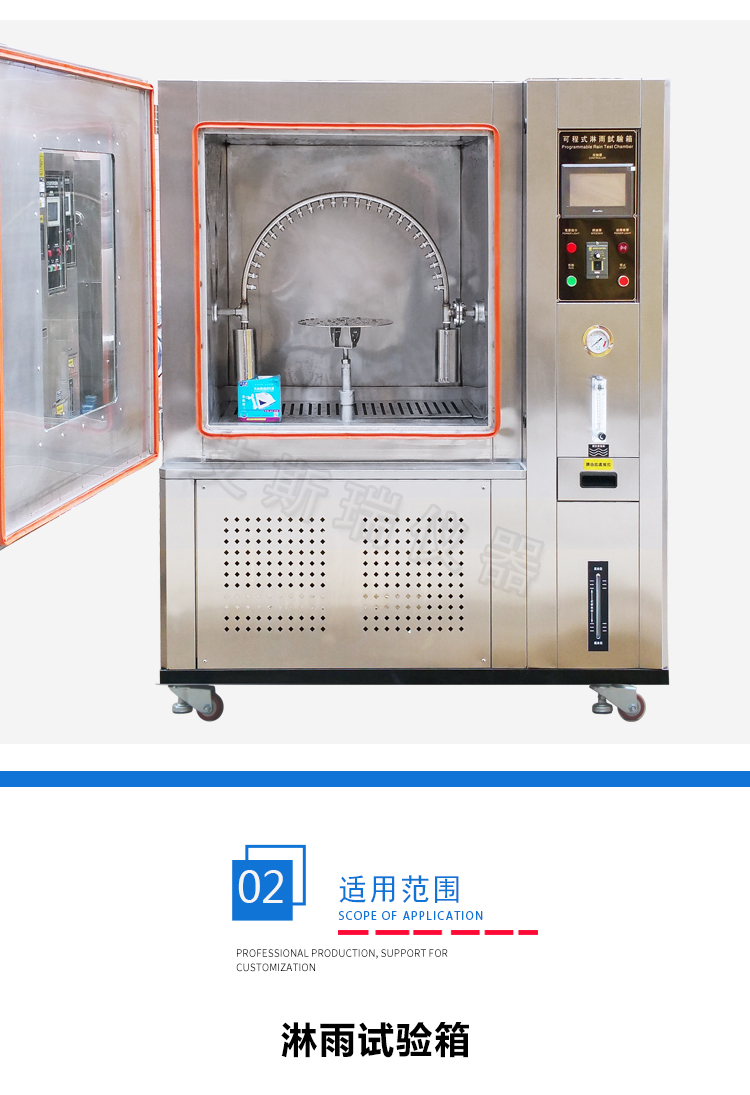

淋雨試驗箱是通過機械傳動，達到試驗?zāi)康?，轉臺傳動機構是通過電動機帶動蝸桿，驅動蝸輪，達到規定轉速，擺桿是電動帶動減速機帶動蝸桿驅動齒輪，使擺桿驅動。旋桿是通過電機帶動減速機，減速面直接驅動旋桿運轉。淋雨試驗箱采用機電結合的方式，根據國標標準設計模擬自然降雨環境，對試件進行外殼防護等級檢測的試驗設備。
