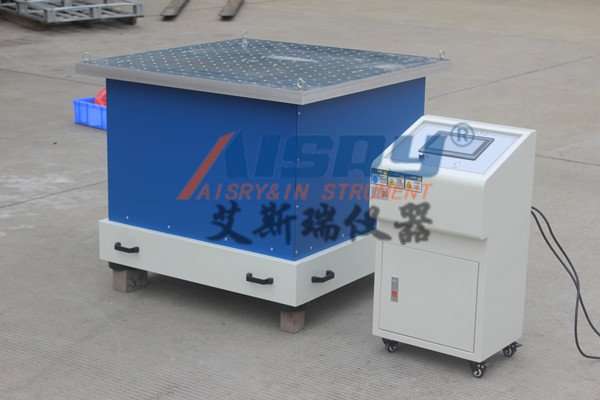

電磁振動臺振動時臺面移動異常可能影響測試精度和設備安全，需通過系統化排查和針對性修解決。以下從異常表現、原因分析、診斷步驟、解決方案及預防措施五個方面展開說明：

一、異常表現

臺面偏移：振動過程中臺面整體或局部偏離原始位置。

非對稱振動：臺面不同區域振幅或相位差異顯著。

異常摩擦聲：伴隨振動出現金屬摩擦或撞擊聲。

振動軌跡紊亂：臺面運動軌跡偏離預設方向（如水平/垂直）。

二、常見原因分析

原因分類 具體表現 影響機制

機械結構問題 臺面與動圈連接松動；導向機構（導軌/軸承）磨損；彈性支撐失效。 結構剛度不足導致振動能量傳遞異常，臺面受力不均。

負載分布問題 負載偏心放置；負載質量過大或形狀不規則；負載固定不穩。 負載慣性力導致臺面運動軌跡偏移或振動不均勻。

控制系統故障 信號傳輸延；功率放大器輸出不均；控制算法誤差。 驅動信號不一致導致臺面各區域振動幅度或相位差異。

電磁系統異常 動圈偏心；磁場分布不均；勵磁線圈短路或斷路。 動圈受力不均導致臺面運動軌跡偏移或振動異常。

環境干擾 地面振動；外部磁場干擾；溫度變化導致材料膨脹/收縮。 環境因素影響設備穩定性，導致臺面移動異常。

三、診斷步驟

1. 停機檢查

臺面與連接件：

檢查臺面與動圈的連接螺栓是否松動，必要時重新緊固。

檢查導向機構（如導軌、軸承）是否有磨損或卡滯現象。

負載檢查：

檢查負載是否偏心放置，必要時重新調整負載位置。

檢查負載固定方式是否牢固，避免振動過程中發生位移。

2. 動態測試

空載測試：

移除負載，運行振動臺，觀察臺面移動是否異常。

若空載正常，則問題可能出在負載或負載固定方式上。

負載測試：

逐步增加負載，觀察臺面移動異常是否隨負載增加而加劇。

記錄不同負載下的臺面位移數據，分析負載對振動的影響。

3. 控制系統檢查

信號分析：

使用示波器檢查各通道信號幅度和相位，確保一致。

檢查信號傳輸線是否松動或損壞，必要時更換。

功率放大器測試：

使用信號發生器輸出標準信號，驗證功率放大器輸出是否均勻。

檢查功率放大器散熱風扇是否正常工作，避免過熱導致性能下降。

4. 電磁系統檢查

動圈與磁場：

檢查動圈是否偏心，必要時進行動平衡校正。

使用磁場分析儀檢查磁場分布是否均勻，調整磁極位置或更換磁鋼。

勵磁線圈：

使用萬用表測量勵磁線圈電阻值，檢查是否有短路或斷路現象。

檢查勵磁線圈絕緣性能，避免漏電導致磁場異常。

四、解決方案

1. 機械結構修

臺面與連接件：

重新緊固臺面與動圈的連接螺栓，確保緊固力均勻。

更換磨損的導向機構（如導軌、軸承），確保臺面運動順暢。

彈性支撐調整：

檢查彈簧片或空氣彈簧的剛度一致性，更換剛度不一致的部件。

調整空氣彈簧壓力，確保各支撐點壓力均勻。

2. 負載優化

負載平衡設計：

對稱布置負載，確保質量分布均勻。

使用輕質、高強度夾具，減少夾具對振動的影響。

固定方式改進：

采用真空吸附或磁吸固定方式，減少螺栓固定帶來的局部應力。

在負載與臺面間增加減震墊，減少振動傳遞不均。

3. 控制系統校準

信號校準：

調整控制系統的參數，確保各通道信號幅度和相位一致。

更新設備固件，修已知的控制誤差問題。

功率放大器維護：

清潔功率放大器內部灰塵，確保散熱良好。

定期檢查功率放大器輸出性能，必要時進行校準或更換。

4. 電磁系統修

動圈動平衡校正：

使用動平衡機對動圈進行校正，除偏心質量。

定期檢查動圈與磁極間隙，確保均勻（如±0.1mm）。

勵磁線圈更換：

若勵磁線圈短路或斷路，需更換同型號線圈。

對新線圈進行絕緣處理，避免漏電。

5. 環境控制

減震與隔磁：

將振動臺放置在減震臺上，減少地面振動干擾。

在設備周圍添加磁屏蔽材料，避免外部磁場影響。

溫度管理：

在高溫環境下增加水冷或風冷系統，維持設備溫度穩定。

記錄測試環境溫度，分析溫度對振動的影響。

五、預防措施

定期維護：

制定維護計劃，定期檢查臺面、導向機構、彈性支撐和電磁系統。

記錄維護日志，跟蹤設備性能變化。

操作規范：

確保操作人員熟悉設備操作規程，避免誤操作導致臺面移動異常。

在測試前進行空載和負載預運行，檢查臺面移動是否異常。

負載管理：

嚴格控制負載質量，避免超過設備額定負載。

對不規則負載進行質量分布優化，確保對稱放置。

環境監控：

實時監測測試環境溫度、濕度和振動情況，及時調整設備參數。

避免在強磁場或強振動環境中使用設備。
