防水淋雨測試箱IP56根據哪些標準？

文章來源：http://m.ynbz888.cn/news/hybk/1778.html 發表時間：2022-06-21

相關標簽:

產品用途淋雨試驗箱適用于測試電器產品、外殼、密封件能否保證設備和元器件在淋雨環境下的良好性能。該產品采用科學設計，使設備能夠逼真模擬滴落、飛濺、噴灑等環境。通過綜合控制系統，采用變頻技術，可以自動調節降雨樣品架的擺動角度、噴水?dāng)[桿的擺動角度和噴水量的擺動頻率。

根據IEC60529-2001，GB4208-2008，GB2423.23，GB5170.38，gbl0485-93，IPX4。IPX3 .IPX5. IPX6等同JIS、din、MZl等標準。

主要技術參數

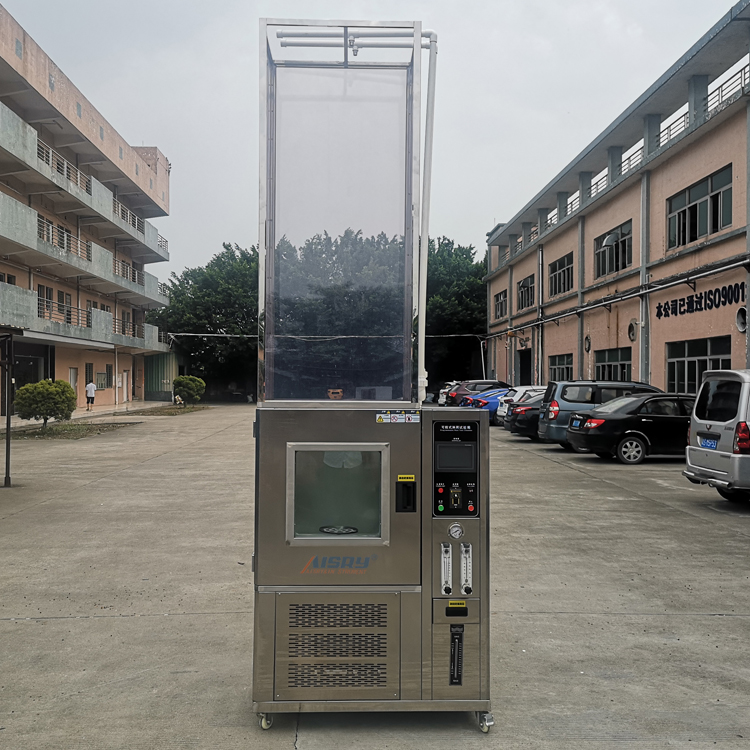

實驗室由試驗臺、儲水箱、控制箱、產品脫水緩沖器、轉盤和噴淋系統組成。
控制系統觸摸屏+PLC
內部尺寸:寬800×深800×高800
設備外形尺寸:寬1250(給水管寬3600)×深980×高1650。
IPX5水射流孔徑為6.3毫米
IPX6噴水孔12.5毫米

IPX5噴霧流量為12.5±0.625(升/分鐘)

IPX6噴霧流量為100 5l/min。
水壓(Mpa)根據指定的水流量進行調節。
流量控制采用帶調節的轉子流量計，實現手動流量調節。
噴水距離為2.5 * 3m(由測試儀控制)
槍固定方法機械固定
水路不銹鋼+PPR水管焊接
轉盤直徑(毫米)600
轉臺負載電源AC220V
材料SUS304#不銹鋼板
漏電、缺水和短路保護裝置
電源(伏)380伏
功率(W) 3500W

結構本設備的基本設計原理:底部設置一個水箱，由右控制箱內的不銹鋼泵抽水加壓，然后送到側噴管裝置的噴嘴。噴嘴以恒定的方向向轉盤上的樣品噴水，然后分散到水箱中，形成水循環系統。水泵出口設計有流量計、壓力表、電磁閥等控制元件。盒內安裝防水轉盤的速度在面板上控制。

1.材料:噴嘴:不銹鋼管。
2.水箱:304不銹鋼
3.密封材料:下層為6mm厚的硬質玻璃，上層為玻璃PC塑料透明板(重量輕，安裝方便)
