手機點擊劃線試驗機的發展史
文章來源:http://m.ynbz888.cn/news/hybk/1789.html 發表時間:2022-07-01
相關標簽:
在手機的生產過程中,需要通過各種性能檢測設備來檢查手機的樣品是否合格,尤其是觸屏手機,手機的屏幕在多次點擊后是否可以正常使用。但目前現有的一些實驗裝置采用機械臂點擊劃線,操作靈活性低,點擊劃線過程中受力不均勻,調節困難,導致測試作用差,測試不穩定,影響手機測試質量。
鑒于現有技術的上述不足,本實用新型的目的在于提供一種手機點擊劃線測試儀,用以解決現有技術中手機屏幕質量檢測困難、檢測作用差、檢測效率低等問題。

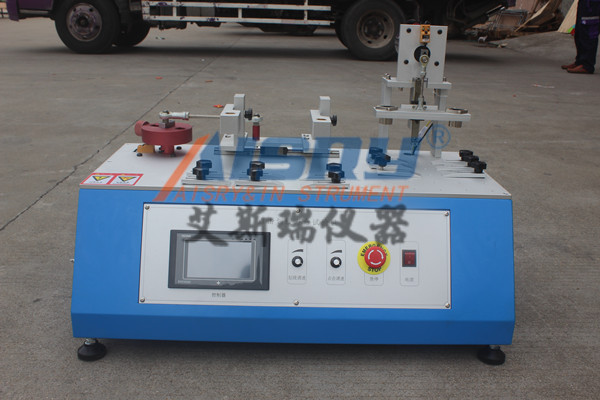

為了實現上述及其他相關目的,本實用新型提供了一種手機點擊痕跡測試儀,包括一導軌和二導軌,一導軌和二導軌豎直設置;一導軌上設有驅動一導軌沿二導軌移動的一驅動機構;一導軌上設有檢測裝置,檢測裝置包括底座和安裝在底座上的觸摸屏機構。底座上設有驅動底座沿一導軌移動的二驅動機構,底座上設有與觸摸屏機構連接并驅動觸摸屏機構上下移動的三驅動機構,觸摸屏機構下方設有用于安裝手機的固定機構。
本實用新型結構簡單,運動靈活穩定,通過兩個導軌可以實現檢測裝置的多方面移動,從而實現手機不同位置的點劃線檢測,檢測效率高。
進一步地,觸摸屏機構包括轉輪、連桿和支架,轉輪與三驅動機構連接,連桿的一端與轉輪偏心連接,連桿的另一端與支架連接,支架上設有觸摸桿,三驅動機構通過轉輪的轉動帶動觸摸桿上下移動。
進一步地,接觸桿可移動地安裝在支架上,接觸桿的上端設有重物,接觸桿的下端穿過支架,重物限制接觸桿向下滑動。
采用進一步方案的優點是:轉輪的圓周運動與轉輪偏心連接,將轉輪的圓周運動轉化為壓桿的上下運動,實現手機屏幕的驗證;壓桿上設有砝碼,可以調節點擊按壓手機屏幕的力度,操作簡單方便,測試準確。
進一步地,固定機構包括一固定板、二固定板和移動板,移動板位于一固定板和二固定板之間,一固定板上設有驅動移動板遠離和靠近二固定板的驅動桿。
此外,二固定板設置有導桿,該導桿的一端固定在移動板上,另一端穿過一固定板。
進一步地,驅動桿為螺桿,其一端穿過二固定板并與移動板連接,驅動桿旋轉帶動移動板移動。
進一步地,一導軌的兩端設有傳感器,用于感應檢測裝置是否在一導軌上移動到位。
此外,二導軌設置有感應器,用于感測一導軌是否在二導軌上正確移動。
采用進一步的方案,有利于準確檢測檢測裝置是否到達指定的運動位置,提高檢測精度。
此外,一驅動機構、二驅動機構和三驅動機構均為電機,驅動運行穩定,使用壽命長。
本實用新型通過簡單的結構實現了手機屏幕的電機劃線檢測,并通過設置權重來調整點擊劃線的力度,操作簡便,適用范圍廣,提高了檢測效率,降了檢測難度。
任一熟悉本技術的人都可以在不違背本實用新型的精神和范圍的情況下修改或改變上述實施例。因此,本領域普通技術人員在不脫離本實用新型公開的精神和技術構思的情況下所做的所有等同修改或變化仍應被本實用新型的權利要求所覆蓋。
