使用圖像測量儀進行測量時應遵循的規范
文章來源：http://m.ynbz888.cn/news/hybk/1800.html 發表時間：2022-07-09
相關標簽:
我們在使用圖像測量儀進行測量時，需要提出一些基本要求，這也是測量行業需要遵循的測量規范。
1.打開電腦和坐標測量機的電源，打開電腦，啟動系統進入測量界面。
將待測物體放在玻璃平臺上，調節放大倍數確定顯影范圍，調節光源的亮度和清晰度使圖像顯影。
使用工具欄:點、線、圓、弧等工具測量1。圖像測量儀接口介紹:
①右下側功能設置窗口:紅色顯示點確定，NUM藍色顯示1(點)，輸入點輸入(點抓取)相當于踏板，調出元素調出，取消之前的操作(如果是一個點，不能取消)，Memo元素記憶并退出此功能。x、Y、Z是十字準線對應的坐標點，可以選擇單位mm/inch。
②右上方的繪圖顯示窗口:圖標工具依次為還原、選擇、縮放、平移、框選放大、著色、刪除、打開文件、歸檔，相當于右鍵中的圖形編輯。
③左下方的測量值顯示窗口:顯示尺寸計算中選擇的參數，點擊右鍵可編輯和打印數據。
2.尺寸計算工具:單個距離(X，Y)，間隙(XD，YD)，D1直徑，R半徑，E面積，F(xiàn)圓度，LC距離和點數。點擊確定鍵，選中的尺寸將只使用一次；點擊存檔鍵，選中的大小會被存檔保留，可以多次使用。
3.點測量:點擊工具欄中的點測量，選擇需要的參數，然后用鼠標或踏板點擊輸入鍵進入。測量點將顯示在下方的測量值顯示窗口中。
4.投影線測量:單擊工具欄中的線測量，選擇所需的參數，用鼠標或踏板單擊輸入鍵進行輸入，選擇兩個或兩個以上的點。左下方的測量值顯示窗口將顯示被測行所選參數的結果。
5.投影圓測量:單擊工具欄中的圓測量，選擇所需的參數，單擊輸入鍵或鼠標踏板進入，選擇三個或三個以上的點。左下方的測量值顯示窗口將顯示所選測量圓參數的結果。
6.弧元素的測量:同一投影圓的測量。
使用快捷工具:點、線、多段線、圓、弧、多段弧、多弧圓。
1.標尺的校準:標尺校準后不要調整光源的強度和焦距(放大倍數)，否則測量結果會不準確。產品可以通過兩個旋鈕放置在合適的位置，左前方的前后距離可調，右上方的左右距離可調。
2.選點，也叫尋邊:點擊圖標，在屏幕上點擊鼠標左鍵，將鼠標移動到被測對象的邊界上，松開鼠標左鍵進入。系統將自動選擇邊界上的點，并在測量值顯示窗口中顯示測量數據。
3.線選擇:點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，靠近被測對象邊界時會加一個紅色矩形，被測對象的邊緣會被嵌套。點擊選擇后，在屏幕上雙擊鼠標左鍵進入，系統會自動選擇線路，并在測量值顯示窗口顯示測量數據。
4.多段線選擇:點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，靠近被測對象邊界時會加一個紅色矩形，被測對象的邊緣會被嵌套。選中后，在屏幕上雙擊鼠標左鍵進入。如果一個嵌套選擇不完整，可以重復多個嵌套選擇，每個嵌套選擇系統將自動選擇該行。單擊CAL鍵，在測量值顯示窗口中顯示測量數據。
5.圓的選擇:點擊圖標，移動鼠標，指針會帶一個紅色的小圓，當接近被測對象的邊界時會變成紅色的圓。圓的兩個圓覆蓋被測圓的邊緣，兩個圓離被測圓的邊緣越近，選擇就會越準確。選擇后，在屏幕上雙擊鼠標左鍵進入，系統會自動選擇圓，并在測量值顯示窗口顯示測量數據。
6.圓弧選擇:點擊圖標并移動鼠標，指針會帶一個紅色小圓圈，當接近被測對象邊界時會變成紅色圓弧。選擇后在屏幕上雙擊鼠標左鍵進入，系統會自動選擇圓弧并在測量值顯示窗口顯示測量數據。
7.多段圓弧選擇:點擊圖標，移動鼠標，指針會帶一個紅色小圓圈，靠近被測對象邊界時會變成紅色圓弧。選擇后，在屏幕上雙擊鼠標左鍵輸入，系統會自動選擇圓弧。選擇后，在屏幕上雙擊鼠標左鍵輸入，點擊CAL鍵，測量值顯示窗口顯示測量數據。
8.圓弧圓選擇:點擊右邊圖標，移動鼠標，指針會帶一個紅色小圓，靠近被測對象邊界時會變成紅色圓弧。選擇后，雙擊屏幕鼠標左鍵進入，系統會自動選擇圓弧，再次移動鼠標，選擇圓弧，選擇三次。按下CAL圖標，系統將在測量值顯示窗口中顯示測量數據。
5.數量交點的中點:(線交點)
(1)選擇投影線測量，轉動儀器左右兩側的旋鈕，移動CCD鏡頭，使測量界面中的十字光標靠近被測物體的測量線，通過輸入或腳踏板選擇兩點(NUM值)，被測兩點會變成一條線。重復一條線，單擊工具欄中金額交點的中點工具，移動鼠標，在圖形顯示窗口中單擊兩條線或在側面測量值顯示窗口中雙擊被測線，系統會自動找到交點。
⑵可配合快捷工具使用。選擇快捷工具線做兩條直線，單擊工具欄中的測量交點工具，移動鼠標，在圖形顯示窗口中單擊這兩條直線或在側面測量值顯示窗口中雙擊被測直線，系統會自動找到交點6距離:(點、線、圓的距離:LS小距離、LC公共距離、ll大距離)
角度:(線角度)通過測量工具欄中的線或選擇快捷工具中的線來制作兩條線，單擊工具欄中的距離工具，移動鼠標，在繪圖顯示窗口中單擊兩條線或在側面測量值顯示窗口中雙擊測量線，系統將自動計算距離。
7.軸線校正:單擊工具欄中的軸線校正工具，通過工具欄中的線測量輸入一條線。這條線將自動校正到X軸或Y軸。
8.原點設置:與軸校正工具結合使用。輸入梭芯校正后，點擊工具欄中的原點設置工具，然后輸入一個點，該點將自動成為原點。
9.測量結果可以保存或打印。保存時，會保存在默認路徑下。打印時，在數據窗口中單擊鼠標右鍵進行打印。

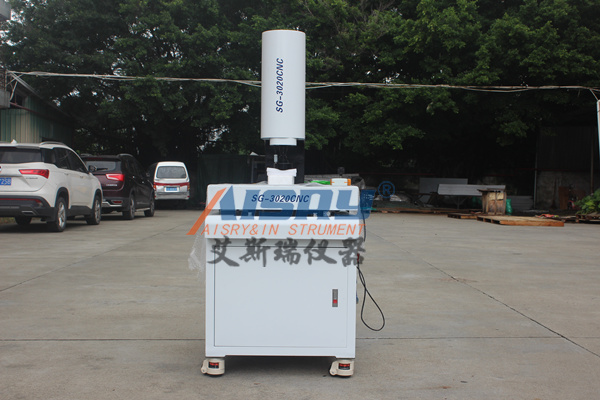

圖像測量儀以CCD數字圖像為基礎，依靠計算機屏幕測量技術和空間幾何運算的強大軟件能力。專用的控制和圖形測量軟件安裝在計算機上后，就成了具有軟件靈魂的測量大腦，是整個設備的主體。
