自然界中雨水造成的產品和材料的破壞，每年都造成不可估量的經濟損失。造成的損壞主要有腐蝕、褪色、變形、強度降、膨脹、霉變等。，尤其是電器產品容易因雨水導致短路而引發火災。因此，對特定產品或材料進行外殼防水測試是必不可少的關鍵工序。

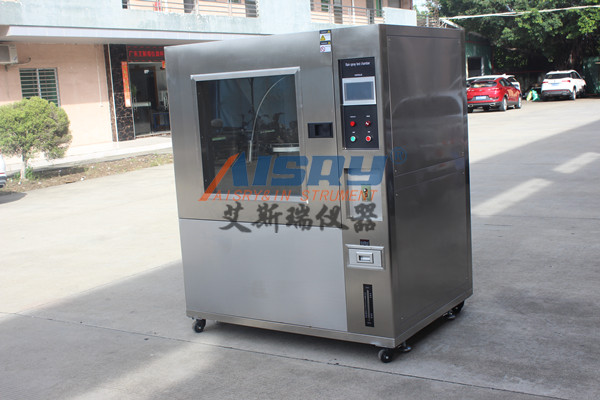

箱式淋雨試驗設備是標準設備，需要安裝在專門的實驗室進行產品的人工模擬淋雨試驗。實驗室的進水口和防水設施必須安裝到位。該設備可用于檢查和確定電工、電子產品、各種電器和各種照明燈具的外殼和密封件在水試驗后或試驗過程中是否能保證設備和部件的良好工作性能。該設備能夠能模擬外部雨環境，能再現外部雨環境對產品的影響。
設備的人工模擬淋雨試驗不包括風速大的雨，不考慮試樣溫度與雨水溫度的溫差造成的大量涌水量。
該設備可為科學研究、產品開發和質量控制提供相應的環境模擬和加速試驗。
設備用途及一般要求
淋雨試驗箱主要用于提供水霧試驗環境，滿足IP防護等級IPX3-4的試驗標準，用于電氣、電子、燈具等樣品的可靠性鑒定。該設備符合GB/T4208-2008和GB/T 2423.37-2006規定的試驗要求。
設備的主要技術規格和參數
1.型號:ASR-LY-1200
2.工作室尺寸:1200×1100×1100深×寬×高
3.SUS 304不銹鋼；
4.樣品架速度:1-4 r/min可調
5.管道敷設半徑:R400mm毫米R200mm毫米
6.測試表大小:300mm(可根據客戶需求設計)
7.搖擺管噴水孔徑:？0.8㎜ ?0.4㎜
8.管道鋪設孔之間的距離:50毫米
9.擺管噴水孔數量:R400㎜-25 R200㎜-12
10.擺動管的擺動幅度:60、90、180(理論值)可調。
11.每孔平均水流速度:？0.4㎜ - 0.07L/min？0.8㎜-0.6升/分鐘
12.設備電源:AC380V
13.水壓控制:流量計
試驗箱結構
1.這套箱式淋雨測試設備由優質不銹鋼制成。該設備由箱體、管子擺動支架、管子擺動傳動機構、工作轉盤和電氣控制部分組成。箱體和控制箱采用1.5mmSUS304不銹鋼發絲板。擺柱內部焊接槽鋼，保證擺擺動時不晃動；該設備轉盤的樣品架、法蘭、短節等附件由不銹鋼制成。
2.該設備設計安裝了一套直徑為800㎜的擺管。擺管采用不銹鋼管，可以前后擺動。同時，控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試樣進行水試驗。本發明設計合理，制造準確，維修方便。燈管的擺動由先進的步進電機完成，轉盤的旋轉頻率、角度和轉速由可編程液晶控制器自動控制，操作簡單。樣品轉盤采用升降裝置，水平旋轉360度。整個設備設計合理，經久耐用。在滿足國家標準的前提下，在各方面性能穩定的基礎上，設備更加實用，易于控制。
3.設備配有一套儲水設備，為試驗所需的擺動管和旋轉管供水。電機將水箱中的水抽入管道，通過調節減壓閥，保持規定的流量和壓力，從擺動管的噴嘴噴出。如果測試水可以部分循環使用，從噴嘴噴出的水可以過濾，然后返回到儲水箱中再利用。如果測試水不能循環使用，實驗室必須考慮排水，讓測試水快速排出，好不要積水。
操縱系統
1.這套箱式淋水設備采用可編程液晶控制器控制轉盤的擺動角度、擺動頻率、轉速、時間周期設定，有效保證了試驗按標準運行；控制系統配備施耐德執行元件；
2.擺動管和轉盤的獨立控制系統；
3.時間設定分別控制幾個獨立的系統；
4.導入執行組件；
5.無熔斷器保護開關；
6.過載、漏電、全護套端子，帶自動關機保護；
設備使用條件
1.溫度范圍:15 ~ 35℃；
2.相對濕度:25% ~ 75%；
3.大氣壓力:86至106千帕(860至1060毫巴)
4.電源要求:交流380±10% V/50Hz三相五線制
5.預裝容量:4 KW
