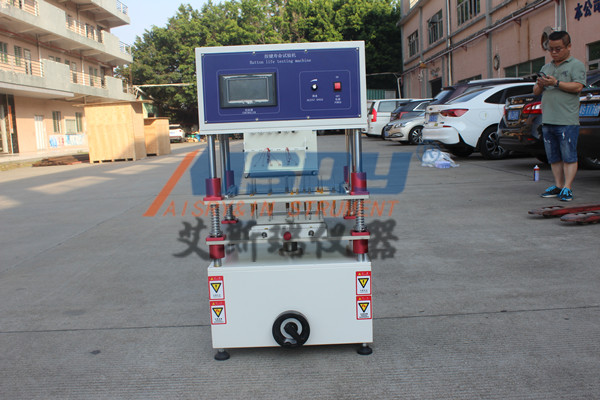

鍵盤按鍵壽命試驗機器原理

文章來源：http://m.ynbz888.cn/news/hybk/1834.html 發表時間：2022-08-13

相關標簽:

鍵盤沖擊壽命測試儀可以測試筆記本(手機、PDA)按鍵和各種按鍵、開關的耐久壽命測試?？梢酝瑫r測試幾個產品(每個產品可以多點測試)，每個探頭可以設置不同的壓力和不同的高度。次數設置，測試速度可調，可謂是目前市面上性價比高的沖擊壽命試驗機。

機器原理:
鍵盤按鍵壽命試驗機由電機提供動力，偏心輪轉動產生回轉效應實現往復運動。采用偏心輪裝置后，電機只向一個方向轉動，大大降了儀器的故障率。并且提高了測試速度，節省了您的寶貴時間。傳動裝置采用直線導軌，解決了試驗品多次重復后會發生偏斜的現象。

機器參數:
控制面板:PLC觸摸屏
負載調節探針:20
負載范圍:50-500克
工件高度調節范圍:100毫米
探頭高度調節:10毫米
兩個測頭之間的小距離:x方向10mm，y方向12mm。
夾緊能力:450*250mm
測量探頭安裝范圍:450*250mm
測試次數:999999 * 10次
測試速度:0～360轉/分鐘
外觀:526*426*980mm
電壓:交流220伏
重量:100KG

測試項目:
●在電腦、手機、計算器、筆記本等鍵盤上做壽命測試。
●硅橡膠按鍵的疲勞試驗。

產品特點:
●高速運轉可達每分鐘360次，從而大大縮短新產品的生產周期；
●測試點測試點可自由安裝；
●探頭的高度和強度可以調節；
●兩個探頭在X.Y方向的距離較小，不僅適用于普通電腦鍵盤和便攜式電腦鍵盤，也適用于手機、遙控器等產品的檢測；
●噪音降；
●運轉平穩，無振動；
●觸摸屏控制，美觀方便操作。

測試示例:
1.在開始測試之前，有必要根據測試規范通過調整負載的壓頭來調整測試力值。根據測試規范，將所有所需的調節壓頭調節至所需的負載值。
2.將被測物體放在固定平臺上，用夾具固定牢固。
3.將調整好的調節壓頭固定在直尺上，然后用固定平臺的升降手輪將固定平臺抬起，使被測物體接觸到調節頭。根據測試對象的測試位置確定測試位置。將每個壓頭固定尺和其上的每個載荷調整壓頭調整到位。
4.調整后，請固定好壓頭固定尺(鎖在移動平臺上)，然后固定負載壓頭(通過調整壓頭固定螺絲鎖在壓頭固定尺上)。
5.驅動固定平臺升降和旋轉，使被測物體的按鍵按下到所需深度。
6.調節每個調節壓頭的高度調節位置。調整好壓頭后，記得鎖緊壓頭上的固定螺絲。
7.后，設置測試速度和測試次數。并且先前的剩余電流測試次數值被除為零。單擊運行鍵開始測試。

維護:
1.機器表面的灰塵可用干布擦拭。
2.如果機器表面有臟物，用干布沾一點中性清潔液擦拭。
3.電鍍和夾具部分可用潤滑油輕擦，以免生銹。
4.請在機器移動平臺的四個移動軸上添加厚潤滑脂或潤滑油。
5.請在固定平臺的升降軸上加一點潤滑油。
6.長時間不使用時，請關閉電源，包括機箱。
7.長時間不使用機器時，不要將其放置在潮濕的環境中。
8.正常使用時，確保電源的安全性和穩定性。
9.正常使用時，請不要使用超過300次/分鐘的速度進行測試，以免造成同步帶斷裂。
10.禁止用水擦洗電控面板，以免損壞儀器。

標準配置:
●一個鍵盤敲擊壽命測試儀本體；
● 5根探針固定桿；
●大型通用夾具一套；
● 20個負載調節探針。

鍵盤按鍵壽命試驗機器原理
