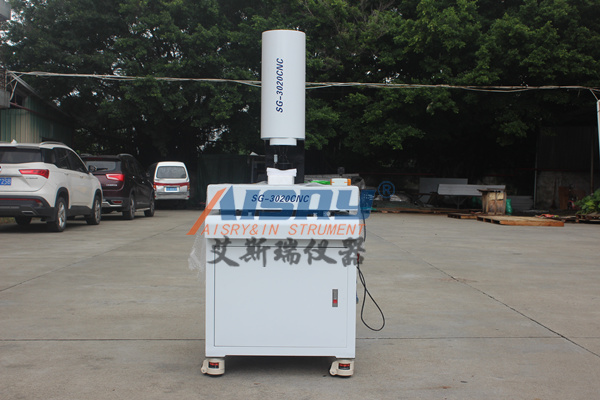

高精度CNC型影像測量儀實用系統

文章來源：http://m.ynbz888.cn/news/hybk/1843.html 發表時間：2022-08-24

相關標簽:

高精度CNC型影像測量儀是一種集光學，精密機械，電子測量于一體的精密型長度測量儀器；通過調節鏡頭倍率將需測工件放大相應倍數，調節上下光源，把被放大了的工件圖象傳輸?shù)诫娔X，經過電腦軟件的一系列功能處理，達到測量復雜工件的輪廓、表面形狀及尺寸、角度和位置，以及微觀檢測、逆向工程設計等；廣泛適用于電子、精密零件、塑料與橡膠成品、沖壓件、模具、汽車、機械加工、軍工、科研院所等行業及相關計量部門。

實用系統：
一、采用彩色CCD影像測量儀攝像機；
二、變焦距物鏡與十字線發生器作為測量瞄準系統；
三、由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
四、儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能較實用；
五、與電腦連接后，采用專門測量軟件可對測量圖形進行處理。

影像測量儀是一種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。

型號：ASR2010、ASR3020、ASR4030、ASR5040
行程：200*100*200、300*200*200、400*300*200、500*400*200
外形尺寸：525*677*9080mm、625*777*1080mm、725*877*1180mm、825*1077*1280mm
工作臺大小：360*260mm、460*360mm、560*460mm、660*560mm
重量：220kg、280kg、350kg、420kg
承重：25kg、25kg、25kg、25kg
測量精度（μm）XYZ：XY(3.0+L/200)μm
光柵尺分辨率：1μm
導軌：臺灣上銀P級
攝像機：工業級高清彩色CCD
光源
輪廓光：白色LED,亮度連續可調
表面光：白色LED,亮度連續可調
光學鏡頭：手動連續變倍及電子卡拉鏡頭（選配）
放大倍率：光學放大倍率：0.7-4.5倍影像放大倍率：30-225倍
工作距離：90mm
軟件：ASR測量軟件（ASR手動版）
運動控制：手動
工作環境：溫度20℃±5℃溫度變化*2℃/hr溫度30-80%
振動0.002g低于15Hz
電源：220V±10%,50Hz（用電設備要求接地可靠：接地電阻小于4歐姆）

以上便是關于影像測量儀的工作原理以及五大特點的介紹，希望大家能夠更好的把握影像測量儀這一種儀器，同時更好地將之運用在生活中。
