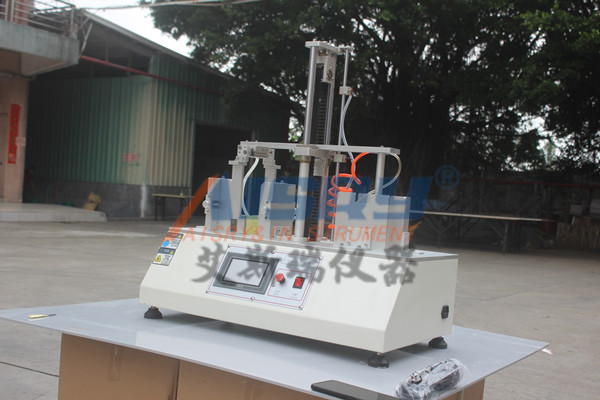

觸屏微跌落試驗機測試原理升降氣缸帶動上夾具（氣手指）下降將手機夾住，上升，松開氣手指，手機成自在跌落運動，此時雙動氣缸伸縮將手機推至上夾具能夾住之位置，升降氣缸帶動上夾具（氣手指）下降將手機夾住，上升，樺開氣手指，手機成自在跌落運動，如此重復直至設定次數。
特色：
可設定次數主動中止跌落表面資料：鋁，厚度為12mm。跌落處選用六個復位氣缸。提示功能：能設定按鍵次數定值，可主動中止測驗。本機選用日本SMC無桿氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久運用；能實現手機等產品重復跌落，以檢測產品由必定高度落下之耐沖擊性；因?yàn)檫x用氣動元件及獨裁操控方式，極大地升測驗速度和一致性；選用日本松下液晶觸摸式操控屏+PLC可編程操控器作動作程控；獨立計數，抵達設定次數主動中止測驗
技術參數：
1、類型：ASR-5618B
2、一起跌落手機：1臺/2臺
3、答應試件分量：2kg(max)
4、跌落高度：60-150ｍｍ
5、測試速度規模：6～20次/min
6、PLC控制器及觸摸屏：1套
7、機器尺度：W420*H950*D370mm
8、機器分量：約40kg
9、氣源：≥0.5Mpa10，電源：AC 220V 或指定
注：制作部分電氣與主體為一體式
配置
1、觸摸屏：1個、PLC：1個
2、上升、下降氣缸：1套/2套（SMC）
3、夾持推進氣缸：2個/4個（SMC）
4、機械手指：2個/4個（SMC）
本機適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試。
