水平垂直燃燒實驗裝置火焰實驗原理
文章來源：http://m.ynbz888.cn/news/hybk/2105.html 發表時間：2023-07-10
相關標簽:
水平垂直燃燒實驗裝置系列產品是依據UL94、GB2408-2008、GB/T5169-14(IEC60695-11-2) 、IEC60695-11-3（5VA、5VB級資料,火焰功率:500W）、IEC60695-11-4（V-1級資料,火焰功率:50W ）、GB/T5169-16(IEC60695-11-10)《50W火焰實驗方法》、 GB/T5169-17（ IEC60695-11-20）《500W火焰實驗方法》、GB5169.15、GB11020、等規范的相關條款要求而設計制造的,模仿電工電子產品周圍產生著火時前期階段火焰的影響，以便經過模仿技術鑒定著火危險程度。
首要用于對塑料及其他非金屬資料部件樣品、固體資料和按ISO845的方法測守時視在密度不小于250kg/m'的泡沫塑料的相對燃燒特性進行水平、垂直可燃性實驗。
實驗原理：
依據規范規則的實驗火焰，分為500W實驗火焰：水平、垂直燃燒實驗，資料分級為5VA或5VB等級。50W實驗火焰：水平、垂直燃燒實驗，水平燃燒實驗資料分級為HB、HB40、HB75等級，垂直燃燒實驗資料分級為V-O、V-1、V-2等級。

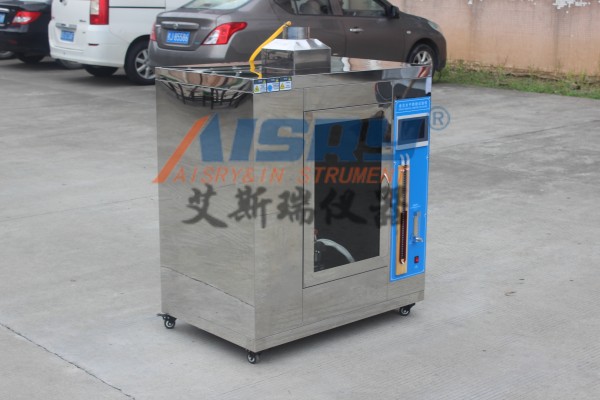

本產品選用積分式進氣燃燒系統，燃燒延時僅0.1秒，保證氣體的能燃燒時刻；黑色布景，多功能火焰量規，火焰調理工作變得簡單；箱體全不銹鋼，調查窗口大。
選用HMI+PLC一體機操作系統，在觸摸屏操控畫面將實驗分為500W水平、垂直燃燒實驗獨自操控，50W水平燃燒實驗獨自操控，50W垂直燃燒實驗獨自操控，按規范規則的實驗方法固化實驗程序，操作畫面操控過程清晰，操作便利，主動化程度高，參數顯現精度高。
依據GB/T5169.16-2017 電工電子產品著火危險實驗第16部分：實驗火焰50W水平與垂直火焰實驗方法9.2.3條款（選配項目）：
火焰施加和調查：
燃燒燈（本生燈）操控：火焰點著后，實驗開始主動移動到燃燒方位，燃燒時刻到后主動退回原始方位，如此循環，實驗完畢主動平息火焰并主動退回到原始方位，在燃燒實驗時不用頻頻燃燒。
火焰對試樣在燃燒過程變形的跟從性操控：選用試樣跟從火焰的方法。
試樣夾具為三軸移動，試樣三軸大移動間隔300mm，每個方向選用調速電機驅動，由箱外移動式操控盒手動操控，每個方向有獨自的前后（或上下、左右）按鈕操控，每個方向有調速旋鈕，隨時調整試樣移動速度，實驗人員可在調查窗調查火焰燃燒及試樣變形情況，移動試樣跟從火焰，燃燒燈上部分裝置有50W垂直燃燒火焰與試樣間隔量規，便利調查和操作。
在試樣跟從火焰時，可隨時一邊按方向按鈕，一邊調整試樣移動速度，操作簡便。（火焰跟從首要針對軟體試樣，考慮到各單實驗的對樣性，因而，為選配項目）
本產品外形美觀，集多項國內外同類產品的長處，功能安穩，操作便捷，易于調查。
設備應用范圍：
水平垂直燃燒實驗儀儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備、電氣業務設備、電氣連接件和輔件等電工電子產品及其組件部件的研討、出產和質檢部門，也適用于絕緣資料、工程塑料或其它固體可燃資料行業。
技術參數：
規格50W500W
契合規范UL94、IEC60695-11-4GB/T 5169.16-2017、UL94、IEC60695-11-3GB/T 5169.17-2017
操控方法HMI+PLC
一體機操作系統HMI+PLC
一體機操作系統計時裝置9999X0.1s9999X0.1s
燃燒角度0°、20°、45°0°、20°、45°
氣體壓力0.1MPa0.1MPa
氣體流量105±5ml/min965±30ml/min
水柱高度高度差小于10mm
高度差小于10mmU型
壓力計背壓水柱高度10mm125±5 mm
測溫間隔10±1 mm（可調理）55±1 mm（可調理）
燃燒裝置遙控主動燃燒遙控主動燃燒火焰高度20±2mm（可調理）
內焰40±2mm，
外焰125mm（可調理）
火焰高度量規一套一套間隙量規一套無測溫銅頭從100°至700°的升溫時刻44±2S54±2S熱電偶進口K型熱電偶進口K型熱電偶實驗角度0°,45°20°
噴燈規范IEC60695-11-4,UL94IEC60695-11-3,UL94
溫度檢測MAX 1100°CMAX 1100°C
流量精度1%1%
測溫銅頭Ф5.5mm±0.01mmФ9mm±0.01mm
測溫銅頭分量1.76 g± 0.01 g10 ± 0 .05 g
氣體類別甲烷或煤氣甲烷或煤氣箱體容積大于0.75立方大于0.75
立方試樣夾具架移動速度0--50mm/s0--50mm/s
箱體規格1300×650×1500mm1300×650×1500mm
分量150KG150KG
電源220V 50HZ220V 50HZ
配件清單：
類型JAY-65B
本生燈美國原裝進口壓力表大壓力為200Kpa
顯現屏七寸真彩觸摸屏操控方法HMI+PLC一體機操作系統
操作方法觸摸屏+遙控器+按鍵熱電偶美國原裝進口熱輻射擋板主動遮蔽安全操作界面高溫防爆玻璃窗機械傳動日產USB接口可選配RS232讀儲功能可選配（U盤存儲）實驗溫度記載顯現環境溫度記載顯現火焰高度定制高度量規遙控操作有，遙控器接物盤有按鍵表頭日本排風主動電路、氣路分離。
安全維護：
1. 人員安全
1） 漏電維護
2） 防爆窗防護
2. 設備安全：
1）操控回路限流維護
2）設備漏電維護
3）電源缺相、錯相、電壓不安穩維護
