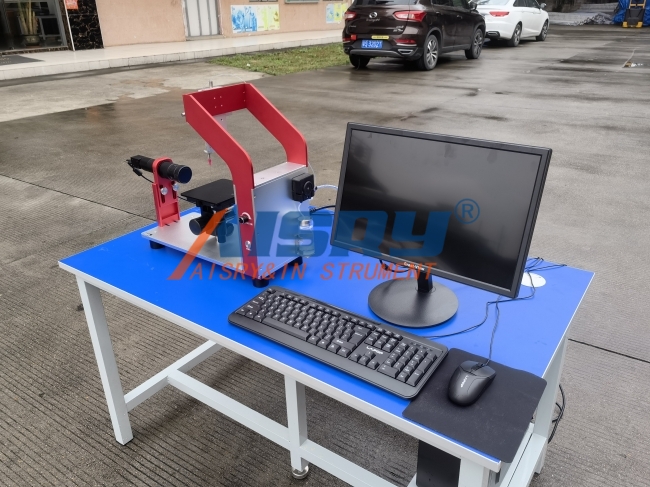

晶圓接觸角測量?jī)x是一種專門用于測量晶圓表面液體與固體接觸角的精密儀器。在半導體行業中，晶圓接觸角的準確測量對于評估晶圓的潤濕性、表面能以及后續工藝步驟的質量控制至關重要。本文將詳細介紹晶圓接觸角測量?jī)x的使用方法，幫助用戶正確操作并獲得可靠的測量結果。
一、儀器準備與校準
1、開機與預熱：首先，打開晶圓接觸角測量?jī)x的電源開關，讓儀器預熱一段時間，以確保其內部電子元件穩定工作。
2、校準攝像頭：使用校準板對攝像頭進行校準，以確保攝像頭捕捉到的圖像與實際晶圓表面一致，沒有畸變。
3、檢查光源：確保測量?jī)x的光源正常工作，光線均勻且穩定，以獲得高質量的圖像。
二、晶圓樣品準備
1、選擇晶圓：根據實驗需求選擇合適的晶圓樣品。確保晶圓表面干凈、無污染，并且符合測量要求。
2、清潔晶圓：使用適當?shù)那鍧崉┖蜔o塵布輕輕擦拭晶圓表面，去除可能存在的污漬、油脂或塵埃。
3、干燥晶圓：確保晶圓全干燥，避免殘留水分對測量結果產生影響。
三、測量操作
1、放置晶圓：將準備好的晶圓放置在測量?jī)x的樣品臺上，確保晶圓平穩且位置正確。
2、調整攝像頭：通過軟件調整攝像頭的焦距和位置，以獲得清晰的晶圓表面圖像。
3、形成液滴：使用精密注射器在晶圓表面形成一個小液滴。注意控制液滴的大小和形狀，使其符合測量標準。
4、捕捉圖像：在液滴穩定后，通過軟件控制攝像頭捕捉液滴與晶圓表面的接觸圖像。
5、測量接觸角：利用軟件中的測量工具，如切線法或圓擬合法，準確測量液滴與晶圓表面的接觸角。
四、數據分析與記錄
1、數據記錄：將每次測量的接觸角數據記錄在實驗記錄本或電子表格中，方便后續分析和對比。
2、多次測量：為了提高數據的準確性和可靠性，建議在同一晶圓樣品上進行多次測量，并計算平均值。
3、結果分析：結合晶圓的物理化學性質，對測量結果進行合理解釋和分析。比較不同晶圓或不同處理?xiàng)l件下的接觸角變化，以評估晶圓表面的潤濕性和其他相關性質。
五、儀器維護與保養
1、定期清潔：定期使用柔軟的布擦拭測量?jī)x的外殼和樣品臺，保持儀器干凈整潔。避免使用腐蝕性清潔劑。
2、避免震動與沖擊：小心操作，避免對測量?jī)x造成震動或沖擊，以確保測量精度和使用壽命。
3、軟件更新與維護：定期檢查軟件版本，并及時更新以確保新功能和安全性。同時，備份重要數據以防意外丟失。
4、廠家維修：如遇故障或異常情況，請聯系廠家維修人員進行檢修和維護，以免造成不必要的損壞或影響測量結果。
晶圓接觸角測量?jī)x是半導體行業中不可或缺的精密測量設備。通過掌握上述使用方法，用戶能夠正確操作該儀器并獲得準確可靠的測量結果。同時，合理的維護和保養也能延長儀器的使用壽命，提高測量效率。希望本文能對晶圓接觸角測量?jī)x的用戶提供有益的指導和幫助。
