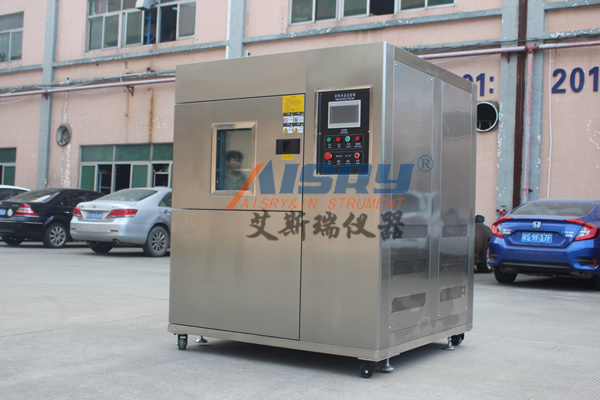

三箱式冷熱沖擊試驗箱的原理主要基于其獨特的箱體結構和溫度控制系統。以下是該試驗箱的工作原理詳解：
一、箱體結構
三箱式冷熱沖擊試驗箱主要由三個獨立的箱體組成：高溫儲存室、低溫儲存室和樣品實驗室。這三個箱體通過風道和氣缸控制實現溫度的快速變化。
1、高溫儲存室：該區域通過加熱器和PID邏輯電路準確控溫?？刂破鲝母袦卦z測即時信號，與設定溫度信號進行比較，然后輸出信號控制固態繼電器的導通或關斷的時間比例，從而調節加熱器輸出功率大小，達到自動控溫的目的。
2、低溫儲存室：該區域通過制冷系統（包括壓縮機、蒸發器、冷凝器等）維持低溫環境。制冷劑在蒸發器內吸收熱量并氣化，使運作室溫度降。氣化后的制冷劑被壓縮機吸入并壓縮成高溫、高壓氣體，然后進入冷凝器中被冷凝成液體。這個過程反復進行，使運作室溫度降至設定要求。
3、樣品實驗室：位于高溫儲存室和低溫儲存室之間，通過風門切換實現高低溫空氣與樣品實驗室之間的快速交替。這種交替方式使得樣品能夠在短時間內經歷大幅度的溫度變化，從而達到溫度沖擊的作用。
二、溫度控制系統
1、溫度檢測與反饋：試驗箱內的感溫元件實時檢測溫度，并將信號反饋給控制器。
2、溫度控制與調節：控制器根據反饋信號與設定溫度信號進行比較，然后輸出控制信號調節加熱器和制冷系統的運行狀態，以保持試驗箱內的溫度穩定。
3、風門切換與空氣循環：通過風門切換，樣品實驗室可以分別與高溫儲存室和低溫儲存室形成閉路空氣循環系統。這種循環方式可以迅速達到試驗的目標溫度，并保持溫度均勻分布。
三、工作原理總結
三箱式冷熱沖擊試驗箱的工作原理是通過高溫儲存室和低溫儲存室提供穩定的極端溫度環境，然后通過樣品實驗室的風門切換實現溫度的快速變化。在試驗過程中，溫度控制系統實時監測和調節溫度，以保持試驗箱內的溫度穩定并滿足測試需求。這種試驗箱可以模擬產品在極端溫度環境下的使用情況，評估其在溫度沖擊下的耐久性和可靠性。
以上信息僅供參考，如有需要，建議查閱三箱式冷熱沖擊試驗箱的產品說明書或咨詢相關領域的人士。
