GB / T2423.38-2008 / IEC60068-2-18電工電子產品環境試驗標準 GB / T2423的本部分規定了適用于在運輸，儲存或使用過程中可能滴落，沖洗或浸入的電氣和電子產品的測試方法。用于評估電氣和電子產品的外殼和蓋是否可以確保水測試后或測試期間設備和組件的良好工作性能。

 淋雨試驗方法

  本文中描述的規定的測試方法不適用于腐蝕測試。

  不模擬水與試件之間的較大溫差的影響，例如由于壓力變化和熱沖擊而增加的進水量。

  本部分包括基于自然條件的人工降雨測試，但是通常不考慮具有強風速的自然降雨。

  水測試概述：水測試包括三個部分：1.滴水測試是通過人工降雨和由凝結或滲漏引起的模擬降水進行的。

  2.水沖洗試驗-在一定壓力下水流撞擊到試件上，可以假定它從各個角度沖向試件。

  3.浸水測試：將試件浸入指定深度或相應壓力的水中。

  淋雨測試概述：

  該測試適用于在運輸，存儲或應用過程中可能遭受垂直沉淀的電氣和電子產品。 這些降水來自自然降雨，滲漏或冷凝水。 相關規范應規定電氣和電子產品在測試過程中是否必須正常工作，還是只能經受雨水并保持完好無損。

  在上述任一種情況下，相關規范應說明允許的性能公差。

  滴水測試有兩種方法：人工雨淋法和滴水箱法

  人工降雨法：應將試件安裝在合適的固定裝置或支撐架上，然后使試件經受模擬自然降雨的降水。

 人工雨水等級的嚴重程度：降雨強度：5-15mm / h，80-120mm / h，350-450mm / h。

  測試時間：10分鐘，30分鐘，60分鐘，120分鐘。

  傾斜角度：0度，15度，60度，90度。

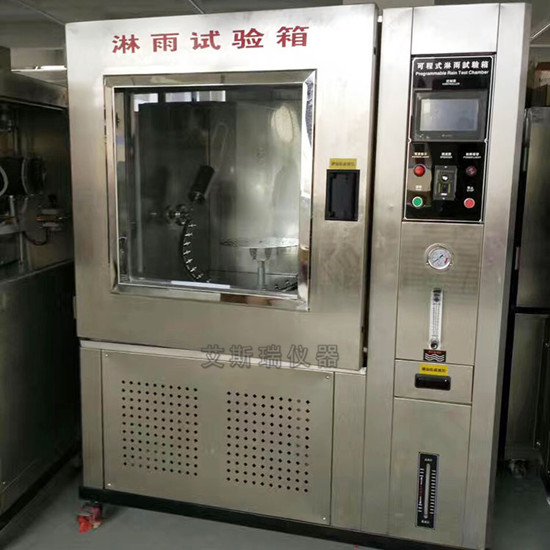

  淋雨箱嚴重程度試驗方法

  雨高h，m：0.2,2

  時長：3min，10min.30min.60min。

  傾斜角度：0度，15度，30度，45度。

  沖洗試驗：分為擺管法和噴霧法

  在擺管法中，由滴管角度，每個孔中的水流量，擺管的擺角和持續時間表示的嚴重程度等級應由相關規范規定。

  1型管

  滴管的角度：正負60度

  每孔水流量0.07L / min

  管道的擺動角度：正負60度

  持續時間10分鐘

  2型管

  滴管的角度：正負90度

  每孔水流量0.07L / min

  管道的擺動角度：正負180度

  持續時間10min，30min，60min

  3型管

  滴管的角度：正負90度

  每個孔的水流量0.57-0.63L / min

  管道的擺動角度：正負180度

  持續時間10分鐘

  淋雨試驗方法噴涂方式

  手持式灑水器由一個帶有78度噴頭的滴頭和一個可移動的擋板組成，該擋板可以將噴頭的上部限制為水平或成30度角。 塊

  平板可按規定旋轉，手持灑水器的噴霧量應為10L / min，壓力必須達到50KPA-150KPA

  測試時間為1分鐘，3分鐘，6分鐘
